施工現場三級電箱如何配置？圖示詳解，清晰明了！

發布時間：2021-03-09

作者：

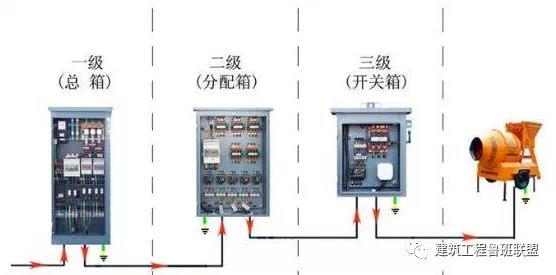

一般來說，施工現場用電應符合下列規定：1、采用三級配電系統（即總配電柜或箱、分配電箱、開關箱）；2、采用TN-S接零保護系統；3、采用三級漏電保護系統（即總配電箱漏電保護器、分配箱漏電保護器、開關箱漏電保護器）。下面基于施工現場實例圖片，詳解三級配電箱的配置，以供大家參考學習。



圖片





1

總配電柜或箱



總配電房要求：



1、配電房應自然通風，并應采用防止雨雪侵入和動物進入的措施。配置必要的消防器材。
2、配電房布置應合理，且操作方便，符合安全要求。配電房應張掛有總平面圖、總系統圖。
3、配電房的門向外開，并配鎖。
4、配電房照明分別設置正常照明和事故照明。
5、配電柜或配電線路停電檢修時，應懸掛“禁止合閘，有人工作”停電標志牌。停電時必須由專人負責。張掛電工操作規程。電柜前地面設絕緣膠。

6、配電房沿墻周邊設置接地等壓帶。



圖片

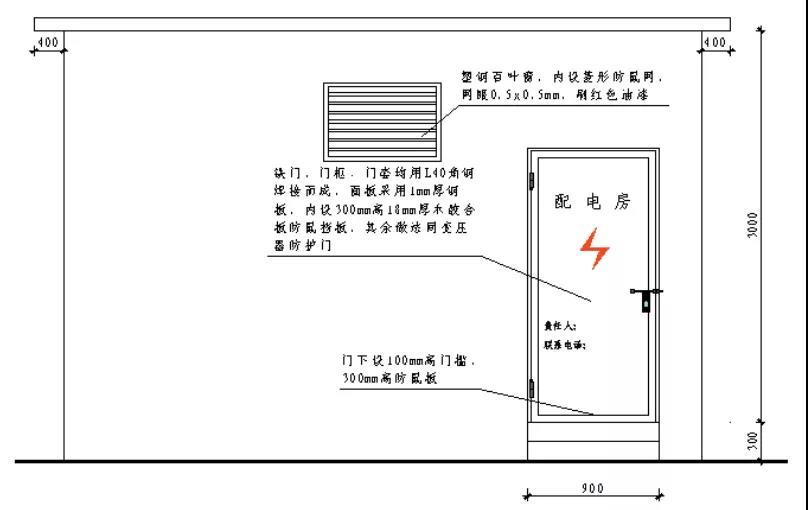

總配電房設置立面示意圖



圖片

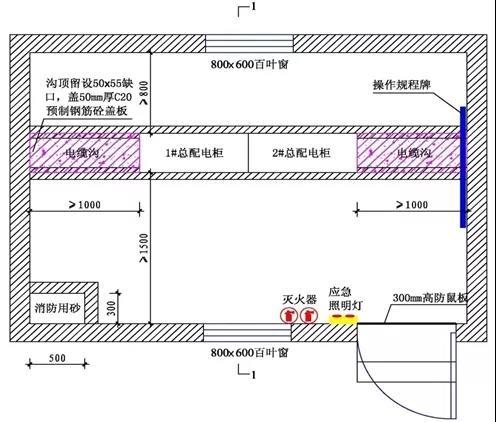

總配電房設置平面示意圖



圖片

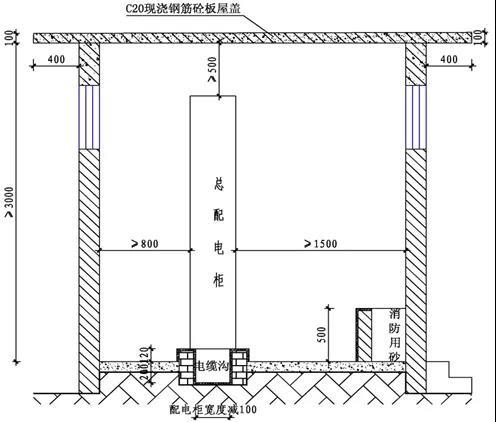

總配電房設置剖面示意圖



總配電柜現場圖例詳解：

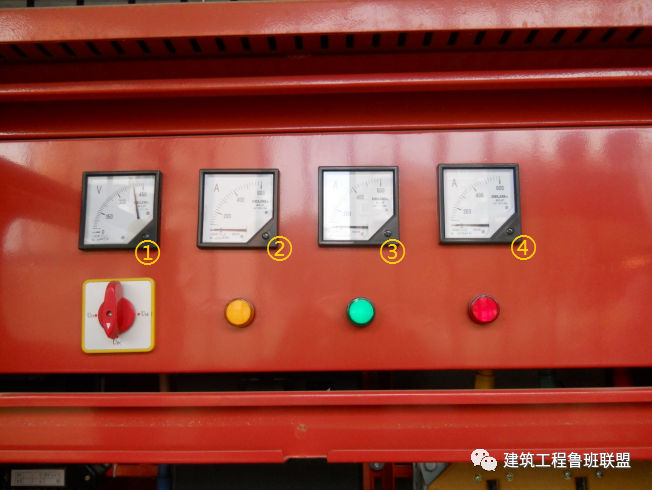

圖片

①：電壓表

②③④：電流表



圖片

①：電度表

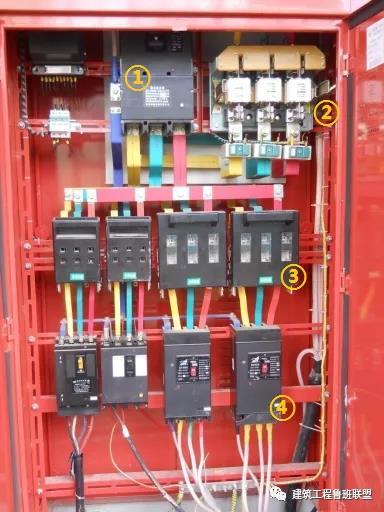

圖片

①：總斷路器保護器

②：總隔離開關

③：分路總隔離開關

④：分路總漏電保護器

總配電箱中的漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA.s。



圖片

①：相線涂刷有色油漆，作標志分色

②：設置N線連接端子

③：設置PE線端子



圖片

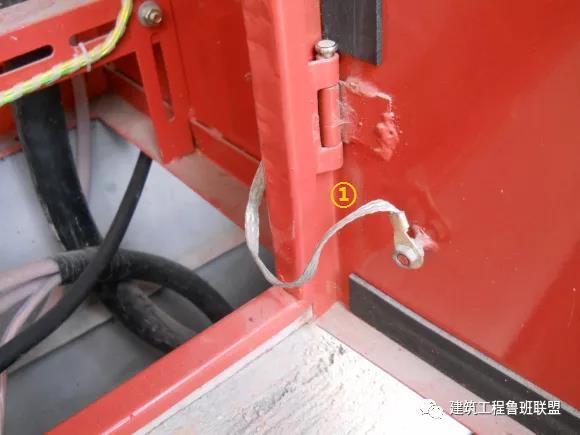

①：電箱門與金屬箱體采用編織軟銅線做電氣連接



圖片

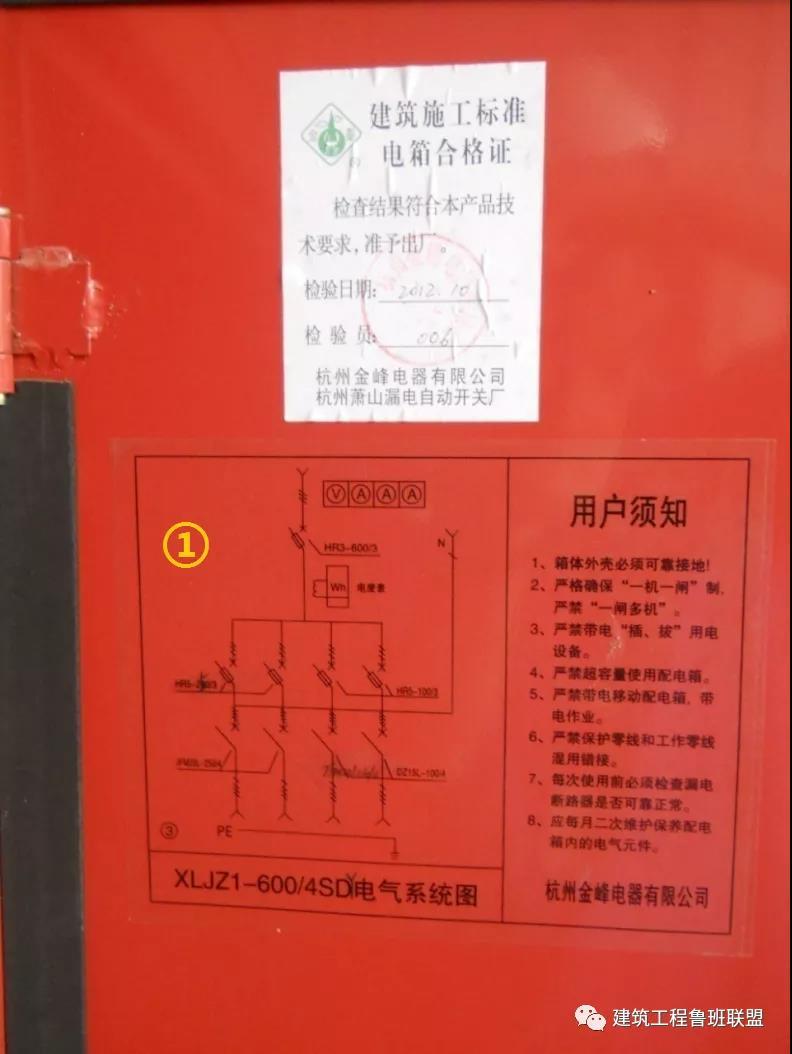

①：張貼系統接線圖





2

分配電箱



分配電箱要求：



1、分配電箱的電器安裝板上必須分設N線和PE線端子板。
2、分配電箱應裝設總隔離開關、分路隔離開關，以及分路漏電保護器。
3、分配電箱不得安裝插座做電氣連接。
4、漏電保護器應裝設在分配箱靠近負荷的一側。
5、分配電箱與開關箱距離不得超過30m。

6、分配電箱的漏電開關額定漏電動作電流為100mA，額定動作時間為0.1S。

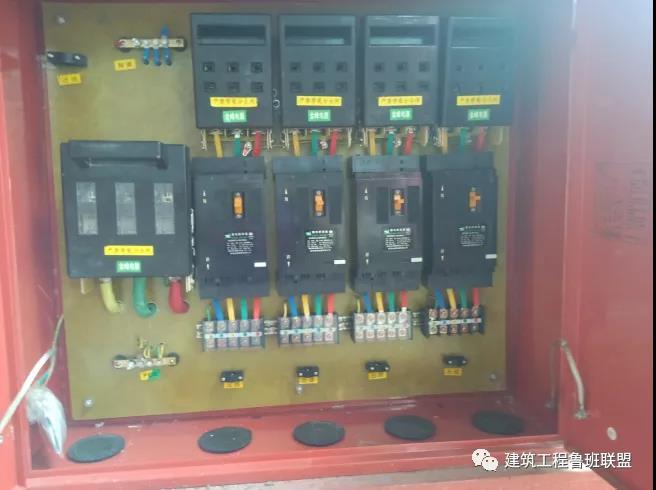

分配電箱現場圖例詳解：



圖片

分配電箱電器配置示意圖

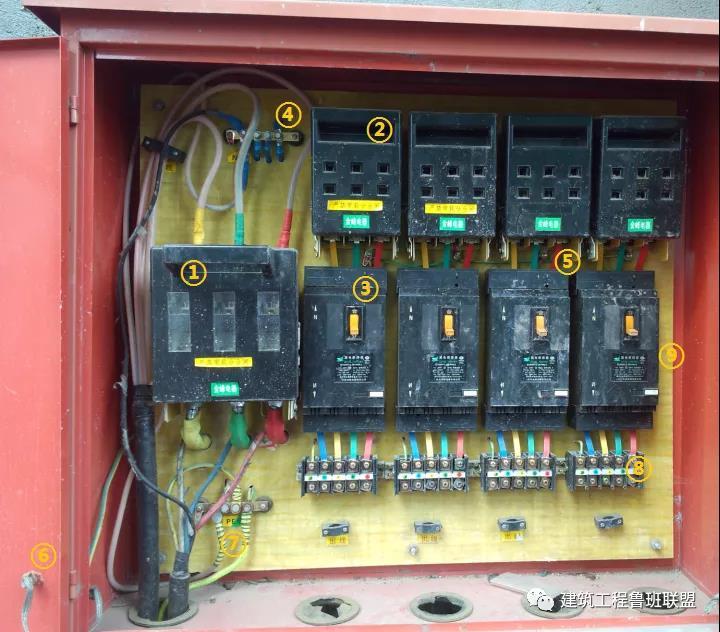

圖片

①：總隔離開關

②：分路隔離開關

③：分路漏電保護器

④：N線端子

⑤：電線按相序分色

⑥：采用編織軟銅線做電氣連接

⑦：PE線端子

⑧：接線端子

⑨：絕緣底板

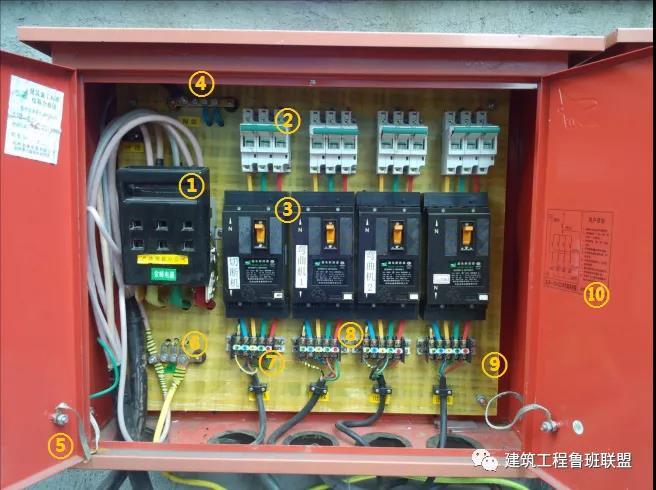

圖片

①：總隔離開關

②：分路隔離開關

③：分路漏電保護器

④：N線端子

⑤：采用編織軟銅線做電氣連接

⑥：PE線端子

⑦：接線端子

⑧：電線按相序分色

⑨：絕緣底板

⑩：系統圖

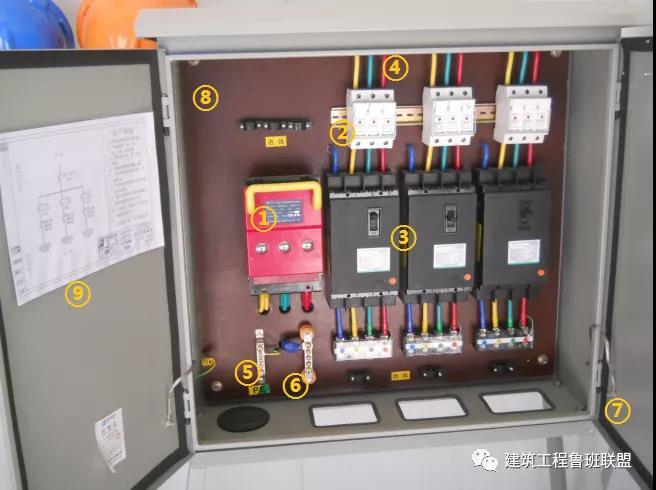

圖片

①：總隔離開關

②：分路隔離開關

③：分路漏電保護器

④：按相序分色

⑤：PE線端子

⑥：工作零線端子

⑦：編制軟銅線

⑧：絕緣電工板

⑨：系統圖

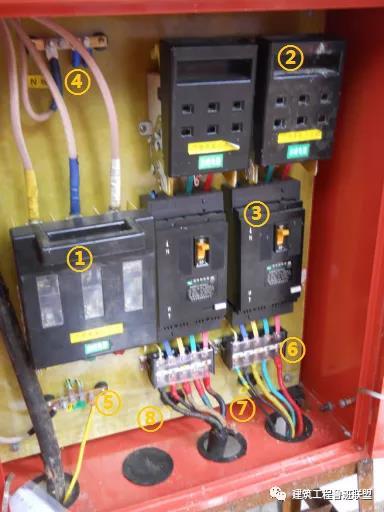

圖片

①：總隔離開關

②：分路隔離開關

③：分路漏電保護器

④：N線端子

⑤：PE線端子

⑥：接線端子

⑦：電線按相序分色

⑧：絕緣底板



臨時電箱設置示意：

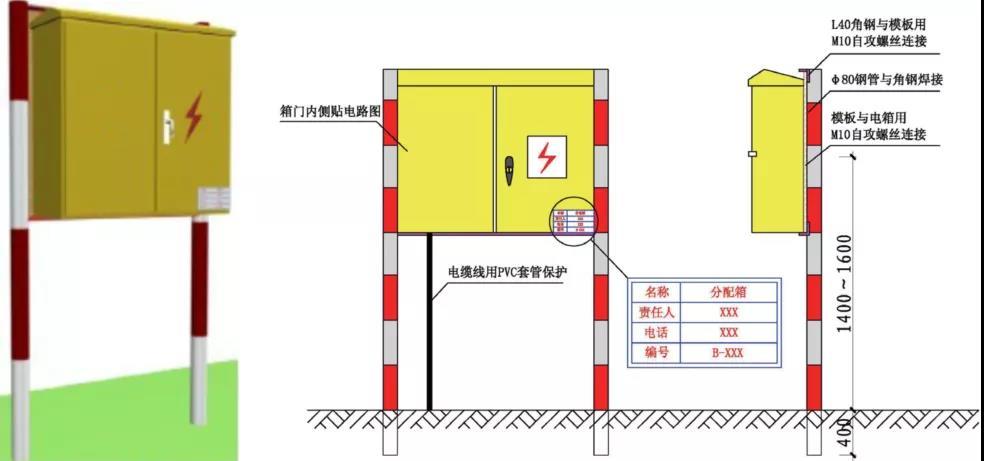

圖片

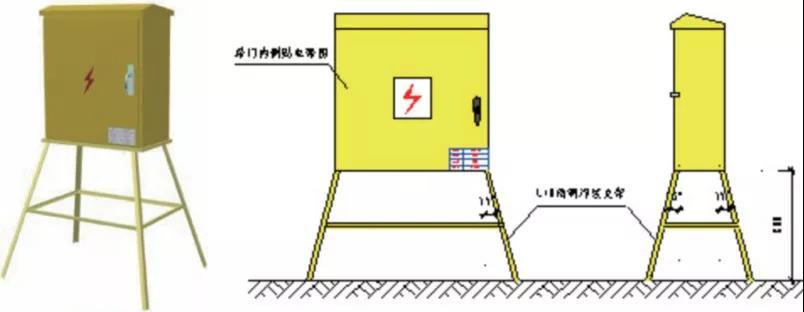

固定式分配電箱



圖片

移動式分配電箱





3

開關箱



開關箱要求：



1、必須按“一機一隔離一漏一箱”設置。
2、開關箱中漏電保護器的額定漏電動作電流不應大于30mA，額定漏電動作時間不應大于0.1s。

3、開關箱與控制設備的水平距離距離應在3米內。



開關箱現場圖例詳解：



圖片

圖片

開關箱電器配置示意圖



雙向機具（砂漿機）開關箱

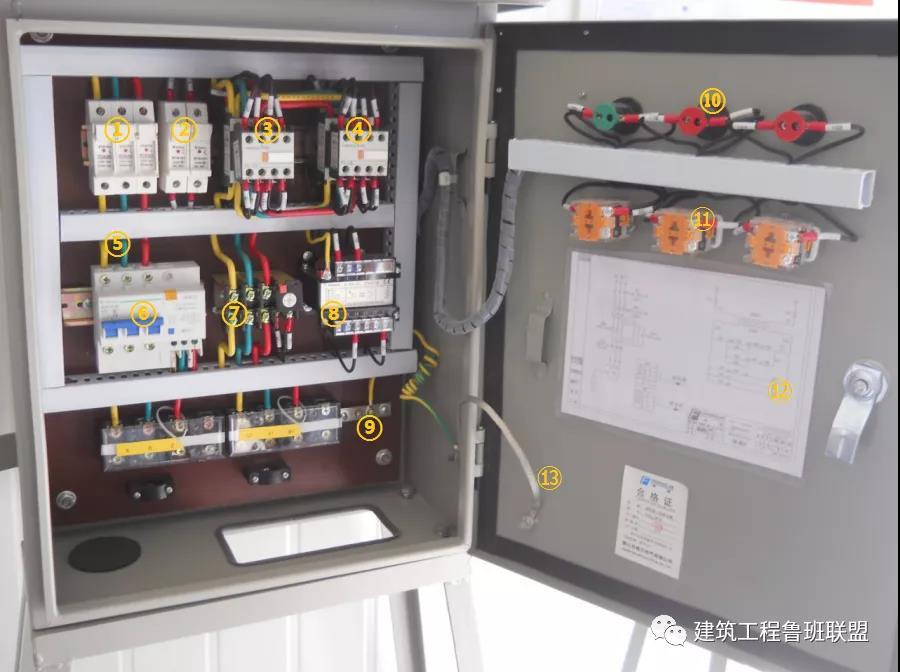

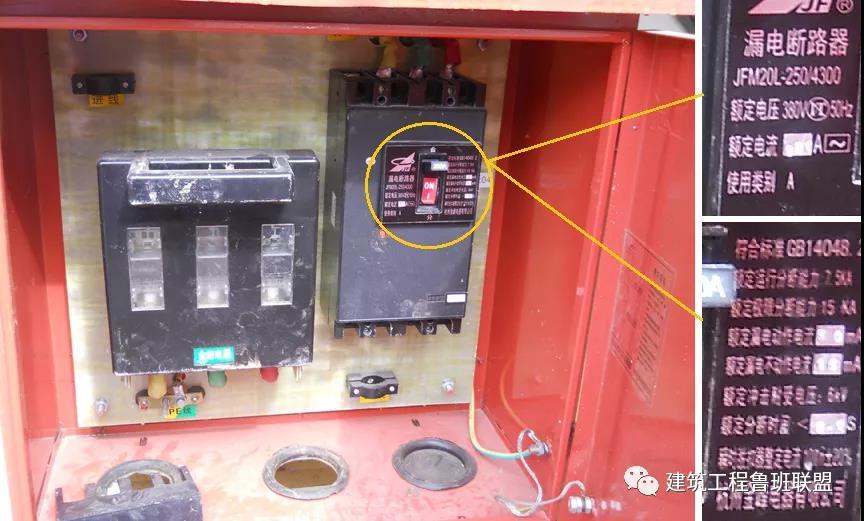

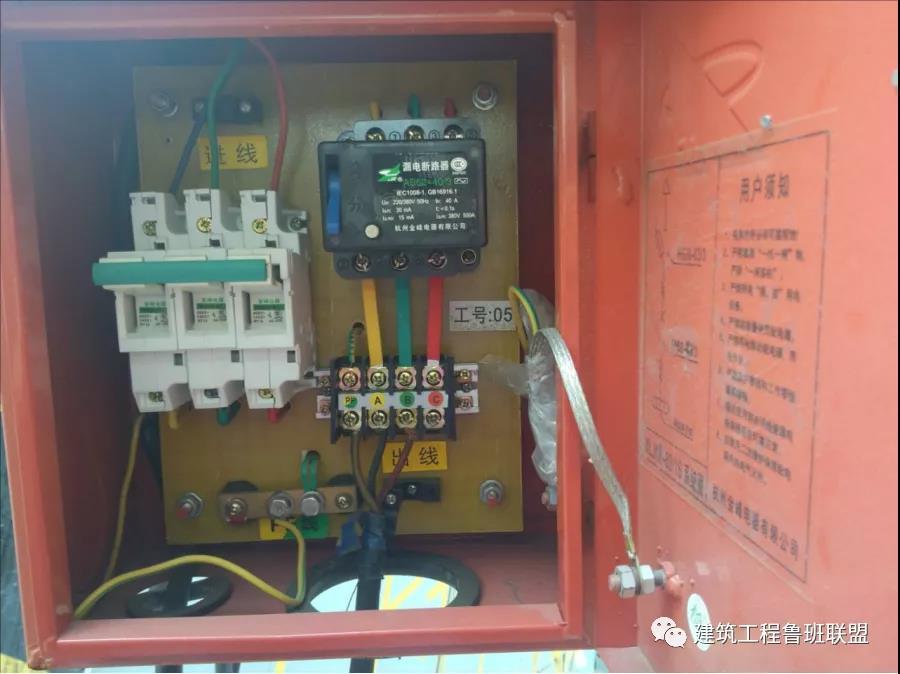

圖片

①：隔離開關

②：控制線路開關

③：交流接觸器正轉

④：交流接觸器反轉

⑤：電線按相序分色

⑥：漏電保護器

⑦：熱繼電器

⑧：380V轉24V變壓器

⑨：PE線端子

⑩：控制指示燈

?：控制按紐

?：系統圖

?：編織軟銅線保護連接



鋸木機開關箱

圖片

①：隔離開關

②：漏電保護器

③：380V變24V變壓器

④：電線按相序分色

⑤：控制線路開關

⑥：交流接觸器

⑦：相序控制

⑧：熱繼電器控制

⑨：PE線端子

⑩：控制指示燈

?：控制按紐

?：系統圖

?：編織軟銅線保護連接



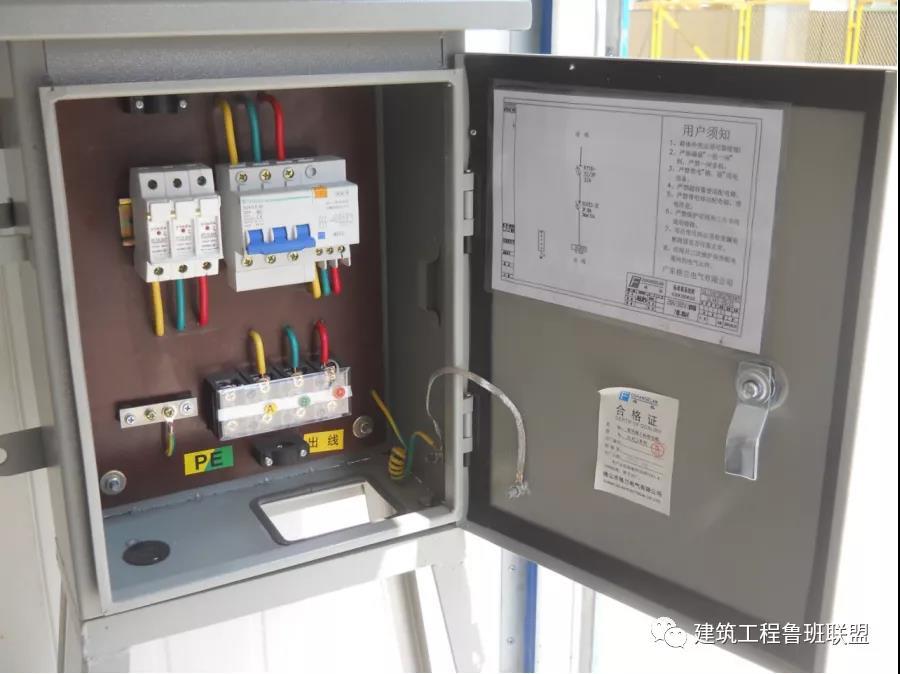

普通設備開關箱

圖片

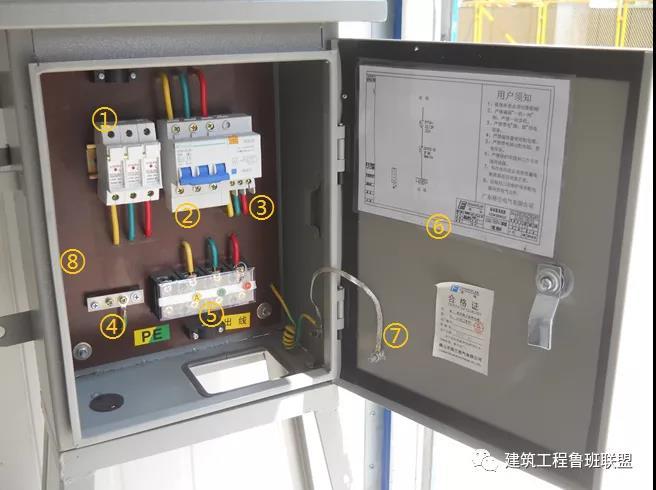

①：隔離開關

②：漏電保護器

③：電線按相序分色

④：PE線端子

⑤：接線端子

⑥：系統圖

⑦：編織軟銅線保護連接

⑧：絕緣底板

①：隔離開關

②：漏電保護器

③：電線按相序分色

④：PE線端子

⑤：接線端子

⑥：系統圖

⑦：編織軟銅線保護連接

⑧：絕緣底板

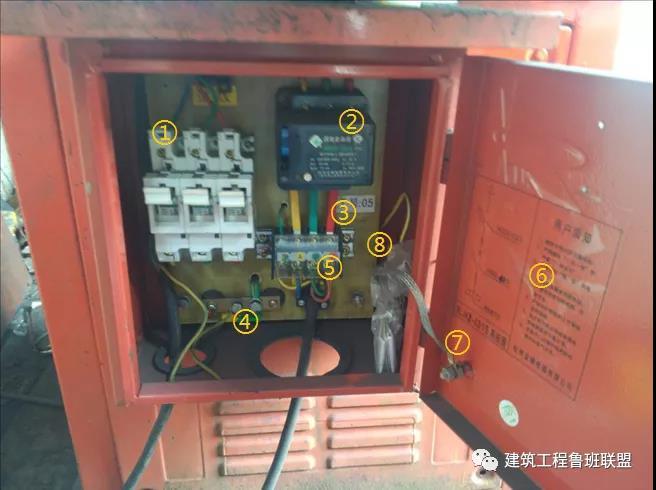

交流焊機開關箱

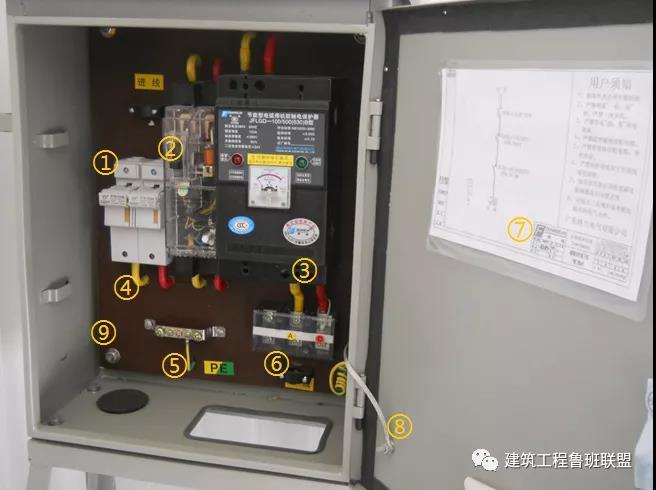

圖片

①：隔離開關

②：漏電保護器

③：二次側空載降壓保護器

④：電線按相序分色

⑤：PE線端子

⑥：接線端子

⑦：系統圖

⑧：編織軟銅線做門跨接線

⑨：絕緣底板

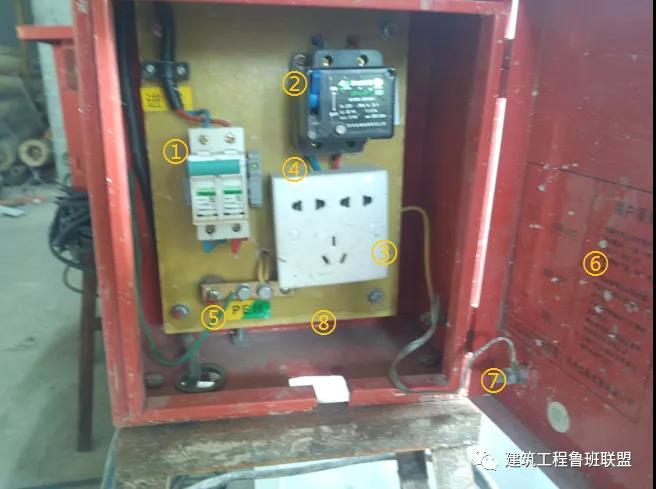

220V開關箱

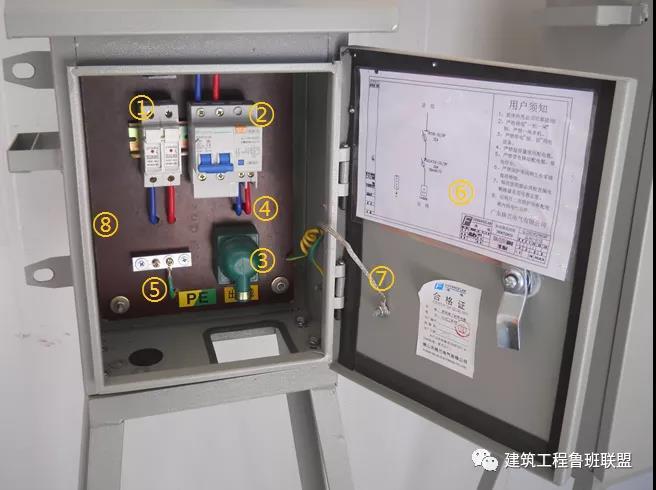

圖片

①：隔離開關

②：漏電保護器

③：插座

④：電線按相序分色

⑤：PE線端子

⑥：系統圖

⑦：編織軟銅線保護連接

⑧：絕緣底板

圖片

①：隔離開關

②：漏電保護器

③：插座

④：電線按相序分色

⑤：PE線端子

⑥：系統圖

⑦：編織軟銅線保護連接

⑧：絕緣底板



大型設備開關箱漏電開關參數選擇

圖片



臨時電箱設置示意：



圖片

固定式開關箱



圖片

移動式開關箱
